快科技5月4日訊息，近日，Reddit一名玩家將原本搭載3個傳統8-Pin供電介面的舊款高階顯示卡，手工改造成了新一代12V-2x6供電介面。
粗糙的焊接工藝，讓無數硬體愛好者直呼心驚膽戰，甚至戲稱這是「反人類罪行」，必須被嚴懲。
很多普通玩家對這兩個介面並不熟悉，這裏先明確兩個核心問題。第一，12V-2x6是PCIe CEM5.1/ATX3.1規範定義的新一代顯示卡供電介面，物理介面總針數為16Pin。命名中的「2x6」，指核心的2排×6針，共12個大電流供電與接地針腳。介面額外搭配4個小型訊號檢測針腳，共同組成完整的16Pin介面。
第二，傳統8-Pin是沿用多年的PCIe顯示卡標準供電介面，單口物理針腳為8Pin，多為6+2可拆分設計，能相容老款6Pin顯示卡。
供電能力上，單8-Pin接口規範額定持續供電為150W，這張舊卡的3個8-Pin介面，可穩定提供最高450W供電。12V-2x6介面單口最高可支援600W持續供電，足以滿足旗艦顯示卡的超高功耗需求。
安全設計上，傳統8-Pin無插接檢測機制，物理接觸即供電，供電冗餘度高，容錯率強，極少出現過熱故障。12V-2x6介面優化了針腳長度，僅在介面完全插緊時纔會上電，理論上可規避虛接過熱。但該介面自問世以來便爭議不斷，介面熔燬的案例時有發生。

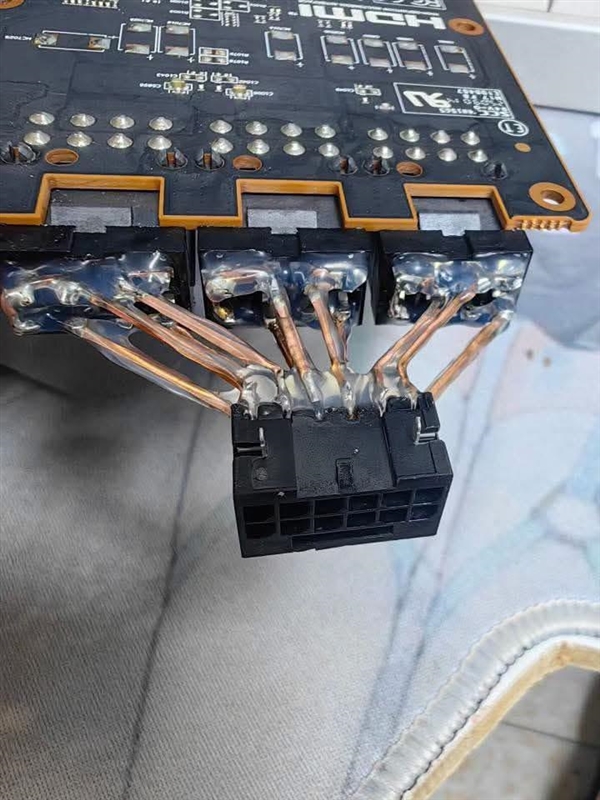

從該玩家放出的照片可以看到，這次改裝完全沒有使用正規轉接線。改裝者直接將12VHPWR介面底座焊接到顯示卡PCB板上，再用幾根粗大的電線，跳接回顯示卡原本的8-Pin供電焊點。
這則帖文很快被Reddit管理員標記為「NSFMR」。該標籤全稱為Not Safe For MasterRace，意為「對硬體玩家不安全」。平臺同時明確建議，所有使用者切勿模仿該操作。
帖子下方，大量網友開啟了嘲諷模式。有人直言，這是典型的「俄羅斯輪盤」式改裝。原本3組8-Pin供電的方案非常穩定可靠，改裝之後，終於能和RTX40、RTX50系列顯示卡使用者一樣，享受線材隨時可能燒燬的刺激感。
討論中也出現了專業的技術分析。有網友指出，這張魔改顯示卡在某種程度上，可能比原生12VHPWR介面的顯示卡更安全。原因在於，舊款顯示卡的PCB設計通常配有獨立的分流電阻，可平衡3個8-Pin介面的電流負載。
反觀部分原生12VHPWR介面，一旦接頭出現接觸不良，電流會集中在少數針腳，直接引發過熱風險。
截至目前，這張魔改顯示卡能否正常穩定運作仍未可知。也有網友調侃，這是某位電氣工程師在酒精影響下的「週末實驗」。
但可以確定的是，這張照片再次證明，DIY玩家的想象力與膽量，從來都沒有極限。
