被動元器件延續2017年價格高漲走勢。3月2日,日本村田對客戶發出通知,由於產能無法滿足需求,即日起,對公司MLCC 0603/0805尺寸高介電常數型靜電容量1μF以下產品進行漲價。

村田表示,對於已經存在小型化替代品的「舊產品群」進行持續的縮減產能是公司長久以來的戰略,而非短暫措施。為滿足客戶需求,必須將增產資源集中於市場需求高、生產難度大的小尺寸先端產品和高性能產品,對於已經存在小型化替代品的「舊產品群」公司不得不將生產能力下調至2017年的50%,並且今後也會持續縮小其產能

不過憋怕!小易作為電子元器件界最勤勞的搬運工,送一份元宵大禮送給大家。MLCC封裝尺寸、命名規則及原廠產能趕緊來了解!

MLCC尺寸及著名原廠命名規則

通常所說的貼片電容是指MLCC,即多層陶瓷片式電容(Multilayer Ceramic Capacitors),又稱為片式電容或片容。常規貼片電容按材料分為COG(NPO),X7R,Y5V,按照英制標準,其引腳封裝通常有以下12種型號: 0201,0402,0603,0805,1206,1210,1812,1825,2225, 3012、3035。

其中:

0201,0402,0603,0805,1206為常見封裝尺寸的貼片電容,容量範圍一般在0.5pF~1uF。1210,1812,1825,2225, 3012、3035為大規格貼片電容,容量範圍在1uF~100uF。

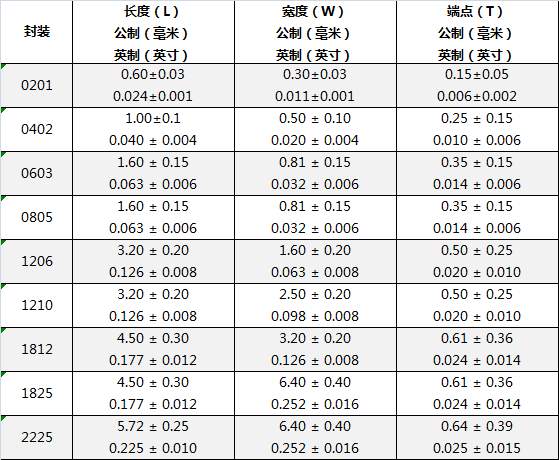

常見的封裝尺寸英制與公制尺寸對照表如下:

...

採購在實際應用選擇MLCC時,通常需要明確知道容值、精度、功率已經材質等。下面小易再來科普一下部分MLCC的型號命名規則。(型號命名規則均來自於各原廠公開資料)

1、YAGEO國巨 命名規則

示例:

  • 系列名稱:MLCC PN前2位字母

CC表示一般多層陶瓷貼片電容,例如:CC0603KRX7R9BB103;

AC表示車用電容,例如:AC0603KRX7R9BB104;

CQ表示HI-Q高頻電容,例如:CQ0402CRNPO9BN8R2;

CX表示X2Y®電容濾波器,例如:CX0603MRX7R0BB152

  • 封裝尺寸:系列名稱(CC/AC/CQ等)後面的4位數字

標準EIA封裝尺寸,常用尺寸有0201,0402,0603,0805,1206,1210,1808,1812,2010,2512等,用英寸單位系統來表示:0603—"06"表示:長0.06inch=1.6mm,"03"表示:寬0.03inch=0.8mm 常見封裝尺寸對應關係見附表

  • 誤差:尺寸後1位字母表示

A=±0.05PF B=±0.1PF C=±0.25PF D=±0.5PF F=±1PF

G=±2PF J=±5% K=±10% M=±20% Z=-20%~+80%

  • 包裝形式:誤差後1位字母

R表示7寸盤紙帶卷裝,P表示8寸盤紙帶卷裝,K表示7寸盤塑料帶卷裝。

  • 介電材料:封裝形式後面3位字母

材質代表容值溫度特性,常見介電材料有NPO,X5R,X7R,Y5V。

額定電壓:介電材料後1位數值或字母

4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V,0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等。

  • 焊腳材料:電壓後1位字母

A = PdAg,B =Ni-Barrier,C = Ni / Au。

  • 電極:焊腳材料後1位字母

B = 卑金屬電極(X5R/X7R),N = 非卑金屬電極(NPO)。

  • 標稱容值:最後三位數字或數字字母

有效數字+零號碼,第三位是指數。如果容值帶有小數點,用R表示小數點。如5R6=5.6PF,100=10PF,101=100PF, 102=1000PF, 103=10,000PF……。

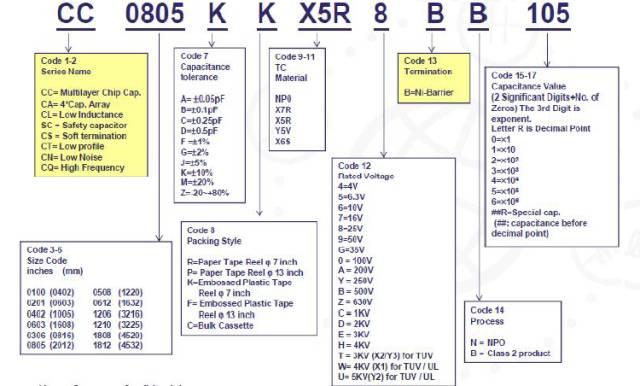

YAGEO MLCC命名剖析圖

...

2、MURATA村田命名規則

示例:

  • GRM表示鍍錫電極品(普通貼片陶瓷電容)

常用的村田電容就是GRM普通貼片陶瓷電容與GNM普通貼片排容。

  • 18表示尺寸(長*寬)(1.6*0.8mm)

國內通用尺寸表示是(長*寬)1.6*0.8mm(單位為mm).國際上通用尺寸表示是用英寸0603(單位為inch),

村田的常用代碼有03,15,18,21,31,32,42,43,55等,具體的對應值如下:

03----0.6*0.3mm----0201

15----1.0*0.5mm----0402

18----1.6*0.8mm----0603

21----2.0*1.25mm----0805

31----3.2*1.6mm----1206

32----3.2*1.5mm----1210

42----4.5*2.0mm----1808

43----4.5*3.2mm----1812

55----5.7*5.0mm----2220

  • 8 表示厚度(T) (0.8mm)

常用厚度村田代碼有5,6,8,9,B,C,E等,具體的對應值如下:

5----0.5mm

6----0.6mm

8----0.8mm

9----0.9mm

B----1.25mm

C----1.6mm

E----2.5mm

  • R7 表示材質(X7R)

常用材質村田代碼有5C,R6,R7,F5等,具體的對應值如下:

5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

5C工作溫度是-55度——+125度,溫度係數是0+-30ppm/度;

R6工作溫度是-55度——+85度,溫度係數是+-15%;

R7工作溫度是-55度——+125度,溫度係數是+-15%;

F5工作溫度是-30度——+85度。溫度係數是+22,-82%

100pf以下小容值的一般採用5C材質,100PF——1uf的一般採用R7材質,1uf以上一般採用R6材質,精度要求不高的一般採用F5材質。材質的選用直接影響到電容值的精度與耐溫度情況。

  • 1C 表示額定電壓(DC16V)

常用電壓村田表示有0J,1A,1C,1E,1H等,對應值如下:

0J------6.3V 1A------10V 1C------16V 1E------25V 1H------50V

  • 225表示靜電容量(22UF)

由3位字母數字表示,單位為皮法(pF)。第1位和第2位數字為有效數字,第3位數字表示有效數字後的0的個數,有小數點時以大寫字母「R」表示,此時所有數字均為有效數字。

  • K表示靜電容量允許偏差,也就是常說的檔位、精度(+-10%)

常用檔位有B、C、D、J、K、M、Z,具體對應值如下:

B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

正常5C材質的精度可做到B、C、D、J檔;R6、R7材質的精度可做到K、M檔;F5材質精度是Z檔。

  • E15個別規格代碼

  • D 包裝方式(直徑180mm紙帶編帶盤裝)

常用包裝方式有L、D、B等,具體方式如下:

L表示直徑180mm的壓紋帶(塑料)編帶盤裝;D表示直徑180mm紙帶編帶盤裝;B表示散袋裝。

部分原廠產能及擴產計劃

小易通過確認多方資料,整理出了這份2018年全球主要MLCC廠商目前產能及部分原廠擴產計劃的數據,供採購在選購MLCC時參考。(以下排名不分先後)

1. TDK

DK MLCC目前產出約在80-90億隻/月,約70%是汽車品。目前蘇州工廠月均出貨在20億隻/M, 汽車品占比一半。TDK老訂單非常多, 7月1日TDK MLCC漲價,但目前大多數出貨還是7月之前訂單。新價格代理訂單下的不多。

TDK蘇州工廠編帶能力有40億隻,但目前一半設備閒置,目前沒有關於擴產計劃的消息。

2. WALSIN 華新科

華新科目前3個工廠分別位於台灣、東莞和蘇州。東莞是全製程工廠,主要產出於此。台灣生產0201尺寸、高壓、高容及一些特殊品。蘇州為編帶廠。目前產出約在320億隻/月,處於滿產階段。

預計2018年擴產10%,0603尺寸及以上普通品沒有擴產計劃。目前華新科努力拓展汽車品及特殊規格電容。蘇州工廠80%產出供給大客戶,據了解,由於華新科大客戶擔心出現拿不到貨的情況,因此由之前的0庫存管理改為適量囤貨。

2. 三星電機

SAMSUNG 的MLCC 目前出約在700億隻/月,2017年上半年完成產線調整,目前有4座工廠(韓國2座,天津、菲律賓各1座)。韓國本部負責超高容、新品及汽車品的生產。

2018年計劃擴產10%,擴產的方向是工業和汽車品(產能由現在9億隻/月,增加至23億隻/月)以及小尺寸高容(用於智慧型手機等消費級市場)。普通品不擴產,0603、0805、1206尺寸普通品限量生產。2017年9月份已經對近500個料號進行漲價,幅度最高達150%。

3. YAGEO 國巨

YAGEO的MLCC現產出約在400億隻/月,主要生產工廠在蘇州和台灣,蘇州工廠負責普通品,台灣工廠負責01005、0201、高壓、高容和一些特殊品。

蘇州工廠今年一直有擴產計劃,設備也已經到位,但受制於環保排放,沒有啟用。2018年有10%的擴產計劃。

擴產範圍:0201、高容、高壓、汽車品及一些特殊品。汽車品擴產較大,翻一倍達到20億隻/月產能。0402-1206範圍普通品不在擴產範圍。

4. EYANG 宇陽

EYANG的MLCC現產出約在200億隻/月,主要集中在0201尺寸104以下容值,其次0402普通電容,0603/0805/1206也有生產,但占比很低。宇陽以直供為主,主要搶占手機市場。

2018年有20%擴產計劃,預計2018年Q2末完成,產能提升至240億隻/月。宇陽新建工廠仍然主要圍繞小尺寸產品,同時向車規、工業類應用增設產能。

5. MURATA 村田

MURATA的MLCC當前產出約在1000億隻/月,其中普通電容約800億隻/月,汽車品約200億隻/月。共有四座工廠。日本工廠主要生產01005尺寸、電容新品、汽車品及一些特殊品;無錫工廠主要生產常規品(含普通品和高容);菲律賓工廠主做GRM18普通品、汽車品;新加波工廠主要生產普通品以及GJM系列。

6. 風華高科

FENGHUA的MLCC當前產出約在120億隻/月,以0201、普通電容和高壓為主。計劃2018年底擴產至200億隻/月,主要擴產方向為0201尺寸普通品。2018年Q2末增產逐步開出。目前相當一部分產能給太誘和JOHANSON代工。

7. TAIYO YUDEN 太陽誘電

TAIYO YUDEN的MLCC當前產出約在450億隻/月。工廠計劃新建3號廠房,2018年3月動工,2018年底完工。預計新廠房產出時間為2019年Q1末,總產能提升至650億隻/月以上。

新的產出主要應對智慧型手機、電動汽車、產業機器、新能源及醫療領域。太誘目前在車規領域相對於TDK、MURATA較滯後,只有部分料號過了AEC-Q200認證。

8. AVX

AVX的MLCC產能約在100億隻/月左右,主要集中在非消費類電子領域。

9. KEMET 基美

基美的MLCC產能約在100億隻/月左右。

本文內容由小易整理自村田中文技術社區、摩爾芯聞等網絡,轉載請註明出處
